μSPEED smartsensor非接觸式激光測速測長儀
產品參數
|
速度范圍 |
1 ~ ± 4.800 米/分鐘 |
接口配置 |
正交輸出 (A, /A, B, /B)、脈沖輸出、SSI、RS485、RS422、方向、通訊閘、啟動、停止、預觸點、保持、故障 |
|
典型精度 |
± 0,05 % |
通訊(供選項) |
Profibus、CAN-Bus、EtherNet IP、DeviceNET(可根據用戶要求提供其它的通訊協議) |
|
測量間距 |
120 mm ± 5 mm (± 20 mm) |
接口 |
1個 RS 485 雙向 |
|
240 mm ± 10 mm (± 40 mm) |
1個RS 232 (供選項) |
|
480 mm ± 20 mm (± 80 mm) |
1個聯鎖(輸入) |
|
電壓 |
24 VDC(供選電壓100-230 VAC) |
3個差異 TTL I/O 自由配置 |
|
更多 I/O 插口(供選項) |
|
激光二極管 |
25mW, 780nm (級別 3B) |
保護等級 |
IP 67 |
|
尺寸(長/高/寬) |
154 x 94 x 39 mm |
重量 |
1 kg |
安裝事項

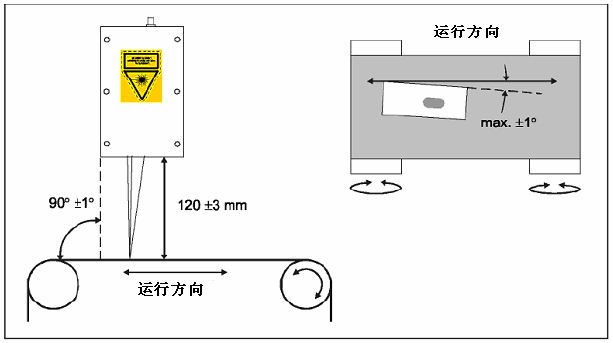

1. 測量儀和被測物體之間必須垂直正交，它應該成90度角，并距離被測物體120mm (+/- 3mm ~ +/-5mm) 或 240 mm (+/- 10mm)
2. μSpeed智能探頭必須進行電氣隔離（不能觸碰到機器接地），隨機提供的PVC 塑料板和塑料螺絲正是用于此種目的。
行業應用
1. 紡織品精確長度測量
2. 非接觸式地毯長度測量
3. 非接觸式金屬箔片長度測量
4. 非接觸式板狀及片狀木材長度測量
5. 非接觸式高反射面材料長度測量
6. 非接觸式黑絨長度測量
7. 非接觸式光滑材質長度測量
8. 非接觸式透明薄膜長度測量
9. 非接觸式食物包裝材料長度測量
10.非接觸式強力吸光表面材料長度測量
11.非接觸式無紡布材料長度測量
12.非接觸式高溫環境長度測量
13.非接觸式帶狀材料長度測量
應用綜述
1.卷長測量 (網材、皮帶和輸送帶)；
2.收、發物件的長度控制；
3.工藝控制（速度和長度差異測量、數據采集、速度平衡和監控...）；
4. 編碼器和轉速計的校準；
5. 造紙及紙板 (漿粕速度、輥速、卷長...)；
6. 印刷工業(差速、滑脫探測、物件長度...)；
7. 層壓、復合材料 (速度平衡...)；
8. 紡織、無紡布(編碼器校準、速度監控...)；
9. 塑料和擠出(速度平衡、擠出速度、薄膜和型材等的長度測量...)；
10.定長切割控制(金屬板、管、型材、電纜和木材...)；
11. 建筑和絕緣材料(速度平衡、速度監控 ...)；
12. 電纜和電線(伸長率和收縮率控制 ...)
