μSpeed-classic非接觸式激光測量?jī)x
產品參數
|
速度范圍 |
1 ~ ± 4.800 米/分鐘 |
接口配置 |
正交輸出 (A, /A, B, /B)、脈沖輸出、SSI、RS485、RS422、方向、通訊閘、啟動、停止、預觸點、保持、故障 |
|
典型精度 |
± 0,05 % |
通訊(供選項) |
Profibus、CAN-Bus、EtherNet IP、DeviceNET(可根據用戶要求提供其它的通訊協議) |
|
測量間距 |
120 mm ± 5 mm (± 20 mm) |
接口 |
1個 RS 485 雙向 |
|
240 mm ± 10 mm (± 40 mm) |
1個RS 232 (供選項) |
|
480 mm ± 20 mm (± 80 mm) |
1個聯鎖(輸入) |
|
電壓 |
24 VDC(供選電壓100-230 VAC) |
3個差異 TTL I/O 自由配置 |
|
更多 I/O 插口(供選項) |
|
激光二極管 |
25mW, 780nm (級別 3B) |
保護等級 |
IP 67 |
|
尺寸(長/高/寬) |
154 x 94 x 39 mm |
重量 |
1 kg |
安裝事項

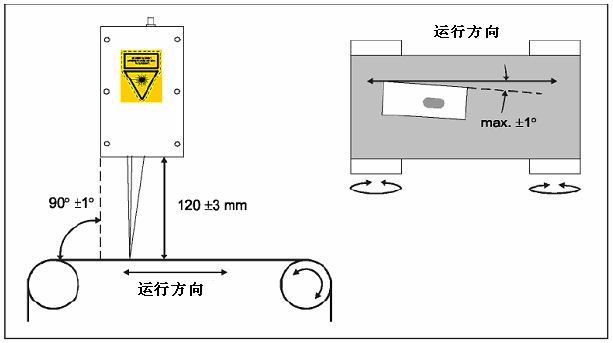

1. 測量?jī)x和被測物體之間必須垂直正交，它應該成90度角，并距離被測物體120mm (+/- 3mm ~ +/-5mm) 或 240 mm (+/- 10mm)；
2. μSpeed智能探頭必須進行電氣隔離（不能觸碰到機器接地），隨機提供的PVC 塑料板和塑料螺絲正是用于此種目的。
應用綜述
1.卷長測量 (網材、皮帶和輸送帶)；
2.收、發物件的長度控制；
3.工藝控制（速度和長度差異測量、數據采集、速度平衡和監控...）；
4. 編碼器和轉速計的校準；
5. 造紙及紙板 (漿粕速度、輥速、卷長...)；
6. 印刷工業(差速、滑脫探測、物件長度...)；
7. 層壓、復合材料 (速度平衡...)；
8. 紡織、無紡布(編碼器校準、速度監控...)；
9. 塑料和擠出(速度平衡、擠出速度、薄膜和型材等的長度測量...)；
10.定長切割控制(金屬板、管、型材、電纜和木材...)；
11. 建筑和絕緣材料(速度平衡、速度監控 ...)；
12. 電纜和電線(伸長率和收縮率控制 ...)
