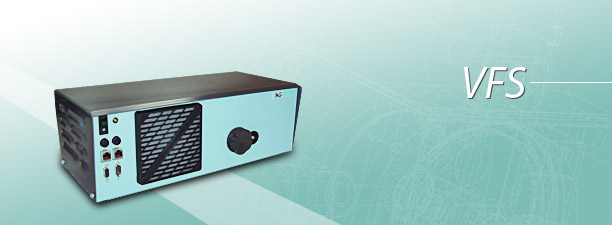

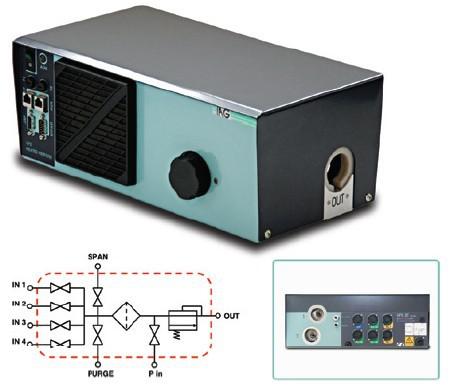

VFS壓力調節/預過濾系統
VFS系列可選擇1，2，4，6個進氣口，是功能最全面的預濾器系統。
VFS是一個可滿足多種測試需求，構造極緊湊的多功能樣氣過濾器。 與VFS的連接由集成在設備里的控制單元進行簡化，并執行所有的內部控制和任務監管以及試驗室環境的通信。因此VFS是理想過濾器。VFS有很好的通用性，它可與任何測量系統進行匹配使用。起到低成本，高效率的作用。VFS可對氣體進行非常均勻的加熱和優化，保證最精準的測量結果。
VFS配備了壓力調節器，可將高達6bar的進氣壓力降低至50Mbar輸出。此外，該設備還配備了一個零氣輸出口和一個樣氣入口的可逆向沖洗過濾器室。所有進氣管均可單獨進行反向清洗。
系統控制面板(SCP)
VFS的各項參數均可通過SCP進行設置，該裝置能自行識別與其相連的其他設備，所有參數均可通過清晰的5.7”顯示屏進行設置。SCP也可作為簡單的軟件工具，VFS可以直接連接到內部網絡通過任何電腦進行控制或設置?？梢赃x擇位并行或者M(jìn)odbus TCP進行控制。
如果VFS與IAG測量系統連接上，所有的配置和監控都可通過測量系統
顯示器讀出。
優勢
緊湊
1-6個進氣口可選
進氣壓力高達6bar
內置壓力調節器
過濾器通過零氣出口沖洗
標氣連接口
6條熱管控制
選項
控制1個樣氣泵
控制冷/熱管
Pt100熱調節器
Modbus TCP連接
位并行控制
通過IAG AK轉換器進行AK控制
技術參數
|
6個進氣口的外殼尺寸： |
245x535x160mm |
|
1/2/4個進氣口的外殼尺寸： |
235x380/405/470x160mm |
|
氣體接頭:： |
8 mm切環 |
|
通訊方式： |
位并行，Modbus TCP或者系統控制面板 |
|
熱管連接： |
693 6+Pe 接頭 |
|
標準引腳分配分配： |
1-L,2-TC+,5-TC-,6-N |
|
電源： |
400V/max.3700W |
|
電源線： |
3m CEE 16A |
|
電源插頭： |
694 3+Pe |
