ZAK懸臂式張力計（印刷、薄膜等）
產品特點
德國海納（Haehne）的ZAK系列懸臂式張力傳感器采用緊湊的結構設計，具有輸出信號線性好和響應快的特點。可進行單邊懸臂安裝的特殊結構可滿足特定場合的張力檢測需要。ZAK 型張力傳感器基于雙梁原理進行設計，即使在偏心負載時也能提供精確的測量結果。放大器輸出信號與張力成比例，可用于數字顯示或用作閉環控制的實際值。傳感器信號還可連接到現場總線盒，通過Interbus，CAN，Profibus或DeviceNet等現場總線進行信號傳輸處理。
產品應用
主要應用于印刷、復合、涂布、標簽、磁帶、紡織、金屬箔、膠片、線纜等卷取控制設備及生產線上。
產品規格
|
額定張力： 10;20;50;100;200;500;1000;2000N |
|
過載保護（以額定張力為基準）： 160 % |
|
最大過載（以額定張力為基準）： 1000 %(最大3200N) |
|
最大側向力（以額定張力為基準）： 100% |
|
綜合誤差： 0.5% |
|
規格輸出電壓： 10N及20N: 1.0 mv/v
50N及以上: 1.5mv/v |
|
應變片電阻值： 700 W |
|
公稱環境溫度： + 10 ~ + 60 ° C |
|
適用溫度范圍： - 10 ~ + 75 ° C |
|
輸入電壓： 10 V DC |
|
外箱防護等級： (標準型)DIN 40050: IP65
P型: IP54 |

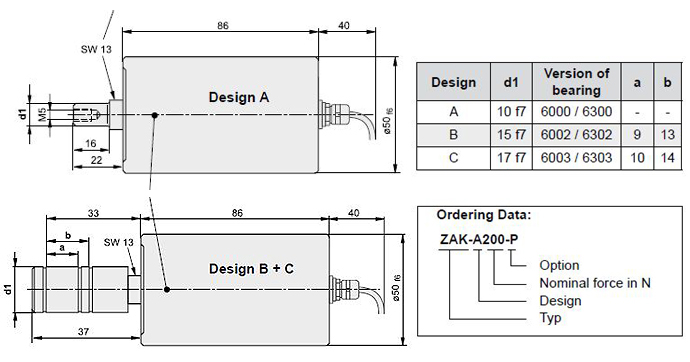

產品尺寸圖
