RKS01軋制力傳感器
產品特點
# 可檢測力高達100KN
# 體積小巧，結構緊湊
# 適用于動態和靜態力的檢測
# 采用不銹鋼材料
# 3米線纜
產品應用
力傳感器RKS01為精確測量徑向力而開發設計。其外環通過螺絲連接到組件表面，力由接觸表面導入。傳感器具有全橋應變儀，相應的橋被重復地分為單個的應變儀，并沿著圓周進行分配，以提高測量精確度。HAEHNE提供相應的放大器如MV125等供給全橋電壓并處理測量信號。正常應用于軋機、壓延機等設備壓力測量。
產品參數
|
技術參數 |
B型設計（KN） |
D型設計(KN) |
|
額定力 |
5；10；20 |
10;20;30;40;50 |
100 |
|
最大工作力 |
160% |
|
絕對最大力 |
200% |
300% |
300% |
|
易碎性力 |
500% |
|
靈敏度 |
1.5mV/V |
|
綜合誤差 |
0.5% |
|
環境溫度 |
+ 10 ~ + 60 ° C |
|
工作溫度 |
- 10 ~ + 70 ° C |
|
應變儀測量橋公稱電阻 |
700歐姆 |
|
最大激勵電壓 |
10VDC |
|
防護等級 |
IP52 |

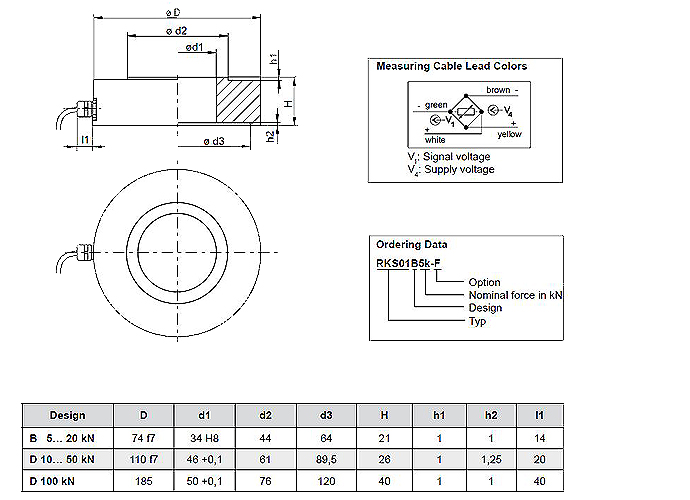

產品尺寸圖
