BZE法蘭式張力計
產品特點
德國海納（HAEHNE）的BZE系列張力傳感器采用緊湊的結構設計，可配合惰輪輥或活輪輥進行安裝?？纱┹S式安裝的設計使該款傳感器廣泛應用在各類需進行卷取控制的設備或生產線上：如涂布機、復卷機、分切機、復合機、印刷機等。
產品原理
BZE系列張力檢測器的張力測量基于雙梁原理，主要由三部分組成：法蘭外殼、內部軸承座和一個封閉的圓盤?？筛鶕?jù)卷材速度和負載分布等選擇單邊或成對使用。HAEHNE的所有傳感器都配備相應的放大器，對測量信號進行調節并輸出橋電壓，用于對檢測張力大小進行數字顯示或?qū)埩M(jìn)行閉環控制。
產品規格
|
可選尺寸： 1;2;3;4 |
規格輸出電壓： 1.5 mV/ V |
|
額定張力： 0.2…15KN |
應變片電阻值： 350 W |
|
過載保護（以額定張力為基準）： 150 % |
公稱環境溫度： + 10 ~ + 60 ° C |
|
最大過載（以額定張力為基準）： 1000 % |
適用溫度范圍： - 10 ~ + 70 ° C |
|
綜合誤差： 0.5% |
輸入電壓： 10 V DC |
|
重復性誤差： 0.1% |
外箱防護等級： IP67 |

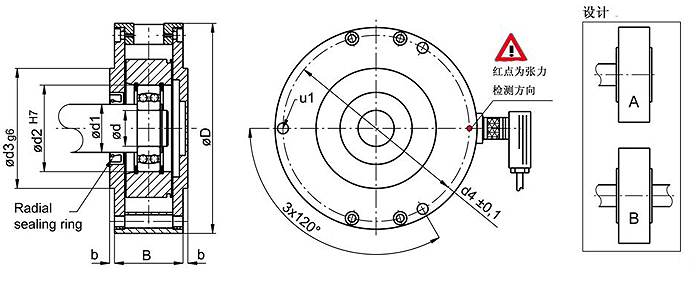

產品尺寸圖
|
尺寸 |
額定張力(KN) |
d |
d1 |
d2 |
d3 |
d4 |
D |
b |
B |
u1 |
配套軸承 |
|
1 |
0.2;0.5;1
|
15 |
20 |
35 |
60 |
90 |
105 |
3 |
32 |
6.6 |
1202 |
|
17 |
22 |
40 |
1203 |
|
20 |
24 |
35 |
GE20 |
|
2 |
0.2;0.5;1;1.5 |
20 |
25 |
47 |
70 |
105 |
125 |
4 |
40 |
6.6 |
1204 |
|
25 |
32 |
52 |
1205 |
|
30 |
34 |
47 |
GE30 |
|
3 |
0.5;1;2;5 |
30 |
40 |
72 |
100 |
155 |
175 |
4 |
57 |
9 |
1306 |
|
35 |
45 |
80 |
1307 |
|
40 |
50 |
80 |
1208 |
|
4 |
1;2;5;10;15 |
40 |
50 |
90 |
130 |
200 |
225 |
4 |
67 |
11 |
1308 |
|
45 |
60 |
100 |
1309 |
|
50 |
65 |
110 |
1310 |
|
55 |
68 |
100 |
2211 |
|
60 |
70 |
110 |
2212 |
