BZN法蘭式張力計
產品特點
德國海納（HAEHNE）的BZN系列張力傳感器采用緊湊的結構設計，可配合惰輪輥或活輪輥進行安裝?？纱┹S式安裝的設計使該款傳感器廣泛應用在各類需進行卷取控制的設備或生產線上：如涂布機、復卷機、分切機、復合機、印刷機等。
產品原理
BZN系列張力檢測器的張力測量基于雙梁原理，主要由三部分組成：法蘭外殼、內部軸承座和一個封閉的圓盤?？筛鶕?jù)卷材速度和負載分布等選擇單邊或成對使用。HAEHNE的所有傳感器都配備相應的放大器，對測量信號進行調節并輸出橋電壓。用于對檢測張力大小進行數字顯示或?qū)埩M行閉環控制。
產品規格
|
公稱力：尺寸1：160, 250, 400, 630, 1000 N |
綜合誤差：0.5% |
|
尺寸2：250, 400, 630, 1000, 1600 N |
靈敏度：1.5 mV/V |
|
尺寸3：630, 1000, 1600,2500,4000N |
最大橋電壓：10 V DC |
|
最大工作力（以公稱力為基準）：160 % |
公稱環境溫度：+ 10 ~ + 60 ° C |
|
絕對最大力（以公稱力為基準）：1000% |
適用溫度范圍：- 10 ~ + 70 ° C |

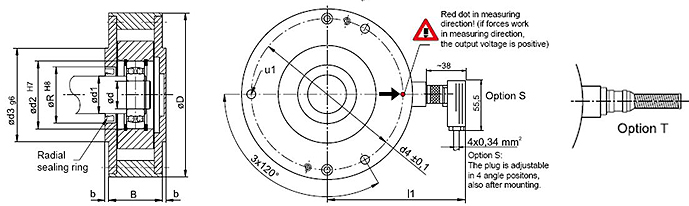

產品尺寸圖
|
尺寸 |
額定張力(N) |
d |
d1 |
d2 |
d3 |
d4 |
D |
b |
B |
u1 |
配套軸承 |
|
1 |
160; 250; 400; 630; 1000 |
15 |
20 |
35 |
60 |
90 |
105 |
3 |
32 |
6.6 |
1202 |
|
17 |
22 |
40 |
1203 |
|
20 |
24 |
35 |
GE20 |
|
2 |
250; 400; 630; 1000; 1600 |
20 |
25 |
47 |
70 |
105 |
125 |
4 |
40 |
6.6 |
1204 |
|
25 |
32 |
52 |
1205 |
|
30 |
35 |
47 |
GE30 |
|
3 |
630; 1000; 1600; 2500; 4000 |
30 |
40 |
72 |
100 |
155 |
175 |
4 |
57 |
9 |
1306 |
|
35 |
45 |
80 |
1307 |
|
40 |
50 |
80 |
1208 |
