BZH系列枕式張力計
|
產品特點
# 結構設計緊湊
# 共振頻率高
# 采用機械擋塊進行超載保護
# 可根據軸承設計和尺寸進行靈活的改變 |
|
|
供應范圍
張力傳感器（5米固定電纜）
可選項：
# 帶直角插頭的電纜
# 特殊防護等級外箱：IP67 |
產品應用

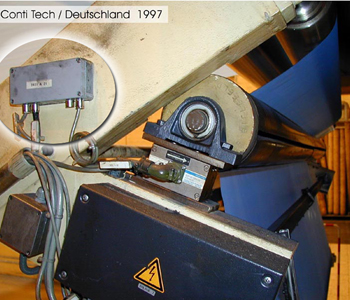

BZH系列張力傳感器采用緊湊的軸承座設計，適用于移動的金屬、紙張、紡織品、塑料薄膜等材質卷筒張力的直接測量。該傳感器主要包含兩塊由檢測元件連接的安裝板，可與INA, FAG, SKF和NSK等生產商的軸承配套。
BZH的張力測量基于雙梁原理，應變儀記錄施加在測量元件上的作用力。HAEHNE的所有傳感器都配備相應的放大器，對測量信號進行調節并輸出橋電壓。放大器輸出端的信號和作用力成比例，可用于數字顯示或作為閉環回路的瞬時值。
技術參數
|
外箱防護等級：IP52（標準）；IP50（可選項） |
測量重復性（以公稱力為基準）：± 0.1 % |
|
特殊外箱防護等級：IP67 |
滯后（以公稱力為基準）：± 0.3 % |
|
公稱力： |
最大零點漂移：50 ppm / °C |
|
15—40型：160 N—1600 N |
靈敏度：1.5 mV/ V |
|
50—75型：630 N—6300 N |
應變儀測量橋公稱電阻：700 W ? |
|
最大工作力（以公稱力為基準）：160 % |
最大橋電壓：10 V DC |
|
絕對最大力（以公稱力為基準）：1000 % |
公稱環境溫度：+ 10 ~ + 60 ° C |
|
綜合誤差：0.5% |
適用溫度范圍：- 10 ~ + 75 ° C |
|
非線性（以公稱力為基準）：± 0.3 % |
|
